【产品概述】
SHMS生料立磨是集细碎、烘干、粉磨、选粉、输送于一体的粉磨设备，广泛用于水泥、建材、电力、冶金、化工、非金属矿等行业的各种固体物料的粉磨。立磨具有粉磨效率高、电耗低、入料粒度大、产品细度易于调节、设备工艺流程简单、占地面积小、噪音低、扬尘小、使用维护简单、运行费用低、耐磨材料消耗少等优点。
【应用领域】
建材、化工、冶金、涂料、造纸、橡胶、医药、食品等领域湿度6%以内、莫氏硬度7级以下的非易燃易爆物料的粉磨加工。
【适用物料】
钢渣、水渣、石墨、钾长石、煤、高岭土、重晶石、萤石、滑石、石油焦、灰钙粉、硅灰石、石膏、石灰石、长石、磷矿、大理石、石 英砂、膨润土、石墨、锰矿等硬度莫氏7级以下的非金属矿物料。
【工作原理】
电动机通过减速机带动磨盘转动，同时热风从进风口进入磨内，物料从下料口落在磨盘，由于离心力作用，物料从磨盘向磨盘边缘移动，经过磨盘上的环形槽时，受到磨辊的碾压而粉碎，被粉碎的物料继续向磨盘边缘移动，直到被风环处的气流带走，而大颗粒物料又掉落到磨盘上继续粉碎。气流中的物料经过上部的分离器时，在转子叶片的作用下，粗料从锥斗落到磨盘上，细粉随气流一齐出磨，被系统的集尘器收集，被收集的粉料即为磨出的产品。物料在与壳体中气体接触的过程中被烘干，达到产品所需的干湿度。通过调节分离器导向风叶和分离器转子的转速，产品的细度可线性调整。
【主要结构】

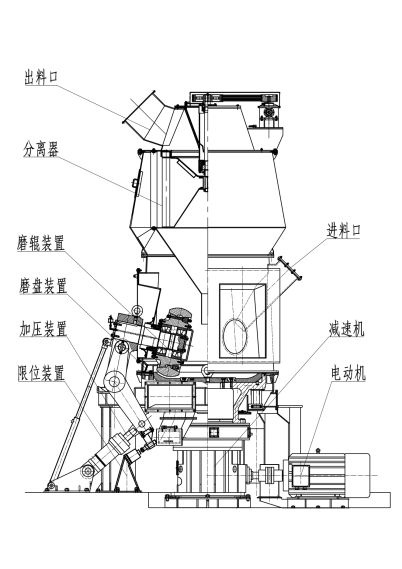

磨机的主要结构由分离器、磨辊装置、磨盘装置、加压装置、减速机、电动机、壳体等部分组成。分离器是决定磨粉产品粗细度的重要部件，它由可调速的传动装置、转子、壳体、粗粉落料锥斗、出风口等组成，是一种、节能、快捷的选粉装置。磨辊是对物料进行碾压粉磨的主要部件。它被装在磨机的弯臂上，在外力的作用下，紧压在磨盘的物料上，在磨盘的带动下，磨辊随之转动，从而使物料被碾压而粉碎。磨盘固定在减速机的输出轴上，磨盘上部为料床，磨盘衬板上有环形槽，物料就是在环形槽内被磨辊碾碎的。加压装置是提供磨辊碾磨压力的部件，它由高压油站、液压缸拉杆、蓄能器等组成，能向磨辊施加足够的压力使物料粉碎。减速机是传递动力的主要部件，磨盘的转速就是减速机输出轴的转速。
【性能特点】
1) 磨粉效率高，电耗低;
2) 单位产品金属消耗少;
3) 料床磨粉，噪音小;
4) 负压操作，粉尘污染小;
5) 工艺流程简单，同时完成对物料粉磨、烘干、选粉功能;
6) 占地面积少、布置紧凑、系统设备重量轻、土建建设投资低。

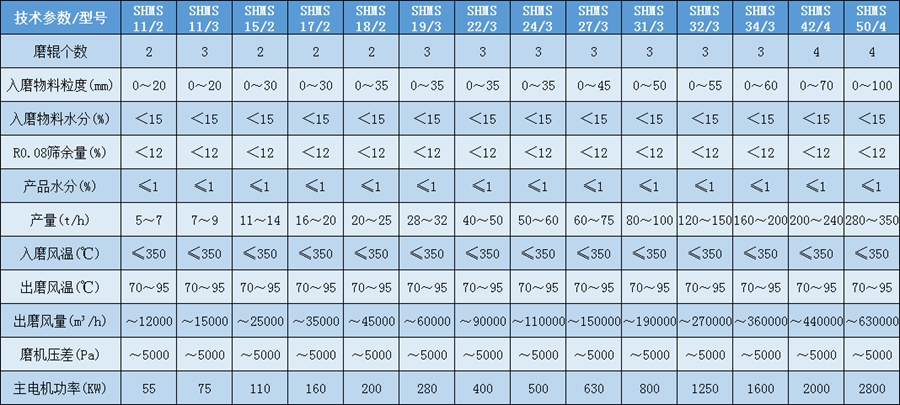

【技术参数】
